Таблица гидроциклонов
|
Модель гидроциклона |
Параметры гидроциклона | |||||||
| H | W | D | X | Y | A | B | Tank(L) | |

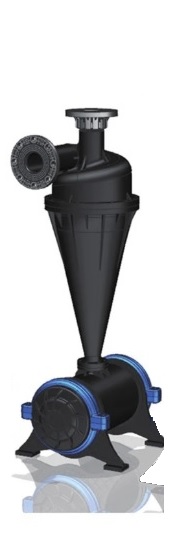

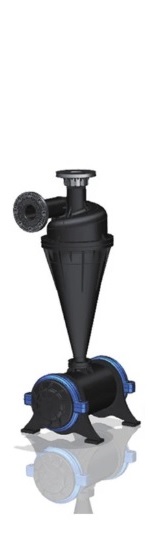

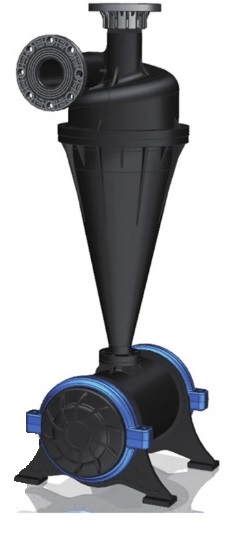

| Гидроциклон 2" | 1100 | 490 | 430 | 180 | 963 | 2 | 2 | 16 |
| Гидроциклон 3" | 1220 | 490 | 430 | 205 | 1070 | 3 | 3 | 16 |
| Гидроциклон 4" | 1440 | 520 | 524 | 250 | 1260 | 4 | 4 | 27 |

Гидроциклон (песколовка) – оборудование, используемое в водоподготовке для очистки воды от нерастворимых крупных (грубодисперсных) примесей в воде или жидкости. Очистка воды в гидроциклоне основана на центробежной силе и позволяет очистить воду от взвешенных веществ (твердых механических включений) удельный вес, которых, имеет значение более 1 (тяжелей воды) и рейтингом фильтрации более 100 мкм: камни, ракушник, песок, окалина, ржавчина, металлическая стружка и т.п.
Взвешенные вещества в твёрдом состоянии, которые находятся в воде, имеющие естественную природу, негативно влияет на качество воды и может также определяться параметром – мутностью. Мутность увеличивается в открытых источниках в результате смыва твердых частичек (глины, песка, ила) верхнего покрова земли дождями или талыми водами во время сезонных паводков, а также в результате размыва русла рек. Наибольшая мутность - весной в период паводков и летом, в период дождей, таяния горных ледников и развития мельчайших живых организмов и водорослей, плавающих в воде; наименьшая мутность наблюдается зимой.
Взвешенные вещества имеют различный гранулометрический состав, который характеризуется гидравлической крупностью. При температуре 10оС в неподвижной воде, выражается скоростью осаждения частичек.
В таблице представлено время осаждения различных (условных) природных примесей в зависимости от гидравлической крупности:
|
Взвешенные вещества (условно) |
Приблизительный размер частиц, мкм |
Время осаждения частиц на 1 метр |
|
|
Коллоидные частицы |
0,2 - 0,001 |
0,000007 |
4 года |
|
Тонкая глина |
1,0 - 0,5 |
0,00070-0,00017 |
0,5-2 мес |
|
Крупная глина |
2,7 |
0,005 |
2 сут |
|
Мелкий ил |
10 – 5 |
0,070-0,017 |
4-18 ч |
|
Крупный ил |
50 – 27 |
1,7-0,5 |
10-30 мин |
|
Мелкий песок |
100 |
6,9 |
2,5 мин |
|
Средний песок |
500 |
53 |
20 с |
|
Крупный песок |
1000 |
100 |
10 с |
Таким образом, для подбора гидроциклона необходим предварительный анализ воды на размер частиц, их происхождения и качество входной воды. От этих параметров будет подбираться высота, диаметр и скорость вращения гидроциклона. Например, с меньшим диаметром гидроциклон будет развивать больше центробежной силы, а размер оборудования зависит от плотности и веса частиц загрязнителя.
